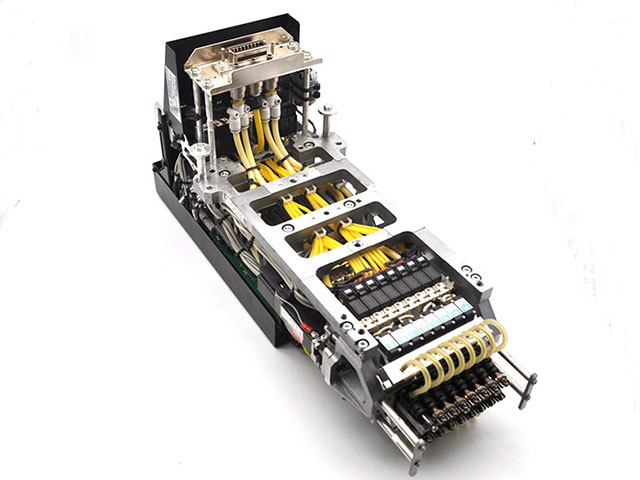

隨著電子組裝向高密度、小型化方向發展，BGA/CSP器件的貼裝精度與能力成為衡量貼裝頭性能的關鍵指標。松下貼片機輕量16吸嘴貼裝頭V3憑借其優化的機械結構與精密控制系統，實現了對BGA/CSP元件的高精度貼裝，其技術規范如下：

一、元件尺寸適配范圍

本貼裝頭支持外形尺寸為2×2 mm至6×6 mm的BGA/CSP封裝，厚度兼容0.3 mm至3.0 mm，覆蓋了從超薄CSP到常規厚度BGA的廣泛需求，為便攜式設備與高性能計算模塊的混線生產提供了硬件基礎。


二、焊球幾何特征要求

在焊球規格方面，系統要求焊球間距為0.4 mm至1.5 mm，焊球直徑介于φ0.15 mm至φ0.9 mm之間。焊球形態支持球狀或圓柱形，材質涵蓋高溫錫膏與共晶錫膏，能夠適應無鉛與有鉛工藝的混合生產場景。


三、焊球排列與數量規范

本貼裝頭對焊球陣列有明確的排列要求：所有焊球的間距與尺寸必須保持嚴格一致。在數量限制上，最多支持144個焊球，對應于正格子排列時的最外周12×12陣列，或交錯排列時的6×6陣列。最少焊球數量為9個，對應于最外周3×3陣列。對于缺焊球設計及交錯孔圖形，本規范遵循JEDEC與EIAJ相關標準，確保了與主流BGA/CSP設計的兼容性。


松下貼片機輕量16吸嘴貼裝頭V3通過精確界定元件與焊球的物理參數，為高密度封裝器件提供了穩定可靠的貼裝解決方案。
