車規級5G/4G通信模組是智能網聯汽車、車聯網終端的核心部件，兼具高集成度、高頻傳輸、車載極端環境適配三大特性，其SMT生產需嚴格遵循IATF 16949汽車電子質量體系，兼顧微米級精密制造、全流程可靠性管控與規?；慨a(chǎn)能力。本方案聚焦車規模組微型化元器件貼裝、高頻信號完整性、車載耐候性等核心痛點，打造標準化、智能化、合規化的SMT生產線，適配5G/4G雙模模組批量生產，滿足車載嚴苛工況與長期穩定運行需求。

一、產線核心架構：模塊化配置，兼顧精度與產能

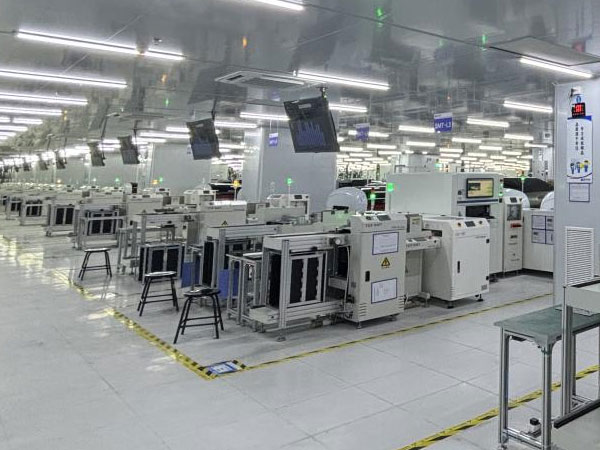

采用“全自動上料-精密印刷-高速高精度貼裝-氮?dú)饣亓骱?全流程檢測-智能下料”的閉環產線架構，適配01005微型無源器件、0.3mm間距BGA/QFN芯片、射頻天線組件等車規模組核心元器件，實現柔性化生產與高效產能兼顧。前端配備全自動上板機、靜電防護接駁臺，杜絕靜電損傷與物料污染；核心印刷環節選用高精度錫膏印刷機，搭配激光鋼網與SPI錫膏3D檢測設備，嚴控錫膏印刷厚度、偏移度，將印刷誤差控制在±5μm內，從源頭規避虛焊、橋接隱患。

貼裝環節采用“高速貼片機+多功能精密貼片機”組合，高速機負責常規元器件批量貼裝，精密貼片機聚焦微型射頻器件、異形芯片，貼裝精度達±25μm，適配5G高頻模組的精密組裝需求；回流焊環節選用多溫區氮?dú)獗Ｗo(hù)回流爐，搭載智能溫控系統，實現階梯式升溫、恒溫控溫，板面溫差控制在±5℃內，避免BGA焊球開裂、元器件熱損傷，保障焊點成型合格率。

二、車規級工藝管控：筑牢品質底線

針對車載高溫、高濕、振動、腐蝕等極端工況，全流程落實車規級工藝標準。物料管控實行全批次溯源，嚴格篩選車規級合格物料，執行防潮、防靜電、恒溫恒濕倉儲管理，杜絕敏感器件失效；焊接工藝采用無鉛高溫焊料，適配車載-40℃~125℃寬溫域需求，優化焊接曲線提升焊點抗振動、抗疲勞性能。

增設等離子清洗工序，去除PCB板與元器件表面污染物，提升焊接附著力；后續配套三防涂覆、固化工序，強化模組防水、防塵、耐腐蝕性，滿足車規級MTBF（平均無故障時間）超10萬小時的嚴苛要求。同時優化產線防靜電設計，全車間執行10萬級無塵凈化標準，杜絕粉塵、靜電對射頻信號的干擾，保障5G/4G模組傳輸性能穩定。

三、全維度質量檢測：實現零缺陷管控

構建“SPI印刷檢測+AOI光學檢測+3D X-Ray檢測+功能測試”的多層級檢測體系，實現全制程缺陷攔截。SPI實時監測錫膏印刷質量，篩除印刷不良品；AOI在線檢測元器件貼裝偏移、缺件、反向等顯性缺陷；3D X-Ray聚焦BGA、QFN底部焊點，透視排查虛焊、空焊、氣泡等隱性問題，檢測覆蓋率達100%。

產線聯動MES制造執行系統，實現設備參數、生產數據、檢測結果全流程追溯，貼合IATF 16949體系的可追溯性要求，便于質量問題快速定位、閉環整改，保障模組直通率穩定在99.9%以上，杜絕不良品流入下游車載終端環節。

四、數字化賦能：提質增效降本

產線深度融合數字化管理技術，搭載智能物料管理、設備健康監測、產能數據分析模塊，實現物料自動補給、設備故障預警、生產節拍智能優化，大幅降低人工干預與拋料率。同時支持多型號5G/4G模組快速換線，縮短生產準備周期，兼顧小批量定制與大規模量產需求，助力企業適配車聯網市場多元化、迭代快的發展趨勢，打造兼具合規性、穩定性、高效性的車規模組SMT生產標桿。
